Description

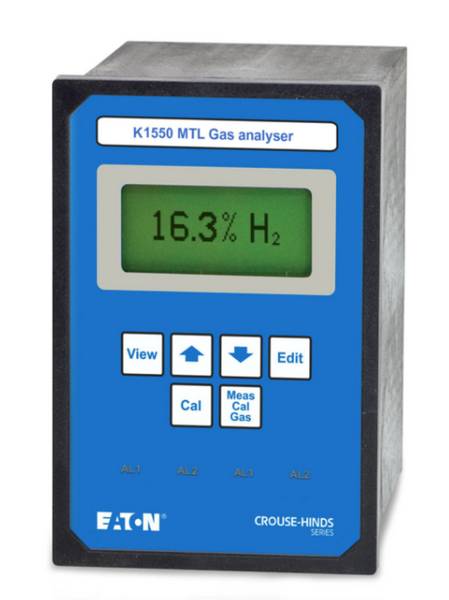

Catharomètre K1550
- Gaz mesurés : H2, He, Ar, CO2, SF6, Ne
- Options Zone dangereuse
- Option Capteur gaz corrosifs
- Capteur télécommande sans épuisement
- Compensation fixe et variable
Analyseurs K1550, catharomètre pour l’analyse de gaz ATEX
La gamme d’analyseurs K1550 est idéale pour mesurer le pourcentage d’un gaz dans un mélange binaire ou pseudo-binaire. Par exemple, l’air est composé de nombreux gaz mais dans des proportions connues, de l’hydrogène dans l’air est un mélange pseudo-binaire et peut être mesurée avec le K1550.
Hydrogène, hélium, ammoniac dissocié, hexafluorure de soufre et les gaz nobles tels que le krypton et le xénon sont tous bien adaptés à cette technique. En particulier les catharomètres, qui sont bien adaptés aux gaz n’ayant pas de capteur dédié et donc qui peuvent fournir une solution d’analyse rentable.
Une entrée de compensation est disponible en option, fixe ou variable, via une entrée 4-20 mA. Cela étend la capacité de l’analyseur de gaz : il peut mesurer dans des mélanges plus complexes. La série de catharomètre KG1550 comporte également un capteur d’oxygène intégré.
Toutes les versions sont disponibles avec une gamme de plages de 0 à 100%. 0 – 20% et 80 – 100, en fonction du gaz mesuré et du contexte. Les analyseurs d’hydrogène peuvent également être fournis avec une plage 0 – 5%. Des instruments multi-gamme sont parfois disponibles sur demande.
Différents systèmes de conditionnement d’échantillons sont disponibles, standards ou sur mesure, selon les conditions du processus. Pour les gaz corrosifs, une variété d’ensembles de capteurs et de raccords sont disponibles pour convenir à la spécificité du gaz.
Pour les applications en zone dangereuse, le capteur peut être monté à distance dans la zone et connecté via une barrière zener MTL à l’unité électronique dans une zone sûre. Alternativement, l’unité l’électronique peut être fournie dans un boîtier EExd, avec un clavier à calibrage non intrusif, pour une utilisation en zone dangereuse complète.
Caractéristiques générales du catharomètre K1550
| PLAGES DISPONIBLES | (dépend du gaz mesuré/de fond)
|
| STABILITÉ | <1% f.s.d/mois |
| PRÉCISION | +/-2% f.s.d. en fonction de la durée du gaz |
| RÉPÉTABILITÉ | <1%f.s.d. |
| TEMPS DE RÉPONSE | T90 : 20 secondes |
| DÉBIT D’ÉCHANTILLONNAGE | 100-300ml/min pour des performances optimales |
| PRESSION D’ÉCHANTILLONAGE | Pression atmosphérique |
| CONNEXION ÉCHANTILLONAGE | Entrée et sortie : joint captif compression adaptée pour des tubes de diamètre 0,25“ (6mm) |
| ÉCRAN | LCD 2 ou 4 lignes de caractères alphanumériques |
| SORTIES ANALOGIQUES | 4-20mA (programmable pour l’utilisateur) |
| SORTIE ALARME | Deux alarmes : chaque utilisateur peut être configuré pour OFF, HAUT ou BAS |
| SORTIES RELAIS | Évalué à 30V ac ou dc, 0,5A, alimenté normalement |
| ENVIRONNEMENT | En fonctionnement :
Stockage :
Humidité : 0-90% sans condensation |
| TENSION D’ALIMENTATION | 110/120V ou 220/240V ac, 50/60Hz |
| CONSOMMATION D’ÉNERGIE | 12VA |
| MONTAGE | Unité électronique :
Capteur à distance :
|
| ENCEINTE | Noryl renforcé en fibre de verre à IP40 (option de porte à verrouillage IP54) |

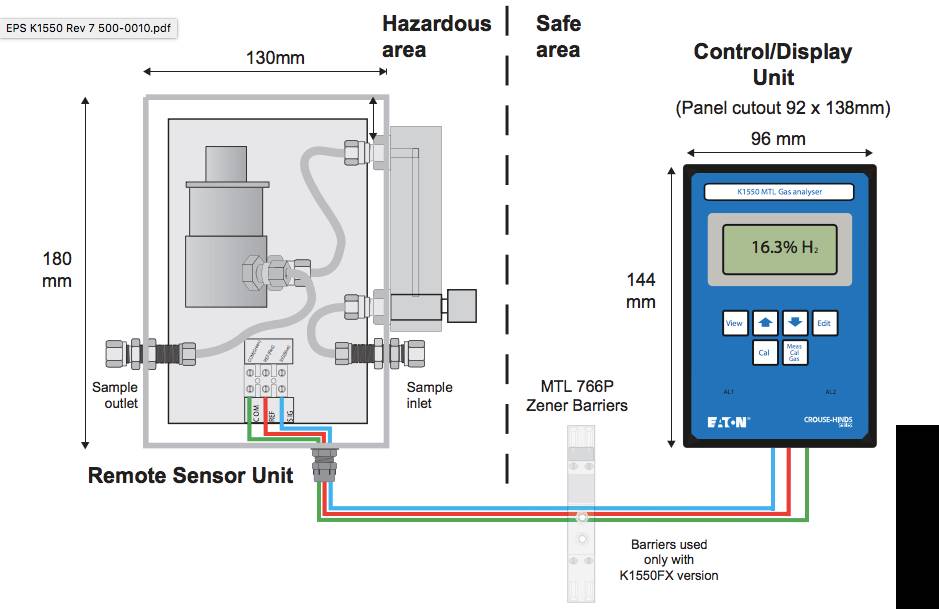

Dimensions du catharomètre K1550
