Analyseur Biogaz
- Mesure jusqu’à 4 gaz y compris CH4, CO2, H2S, O2
- Configuration du système sélectionnable
- Capteurs intelligents fournissent des informations prédictives sur les données statistique
- Modules de capteurs pré-étalonnés et remplaçables sur le terrain
- Conception robuste et résistante aux intempéries
- Convient pour le montage ATEX zone 2
- Potentiel de mise à niveau futur pour ajouter/modifier des capteurs

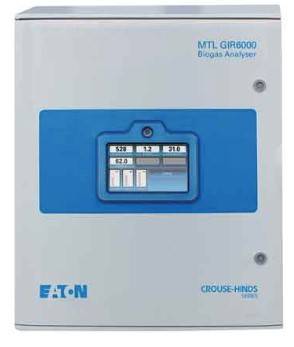

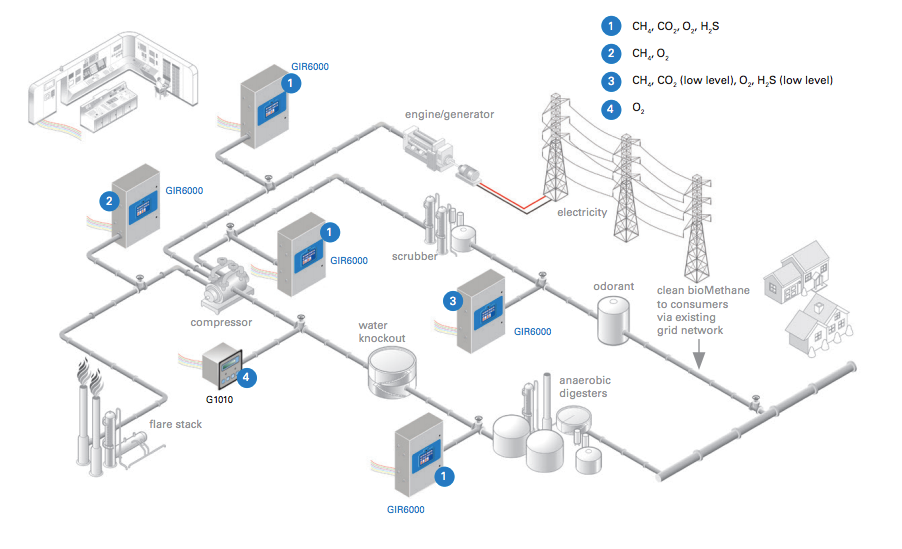

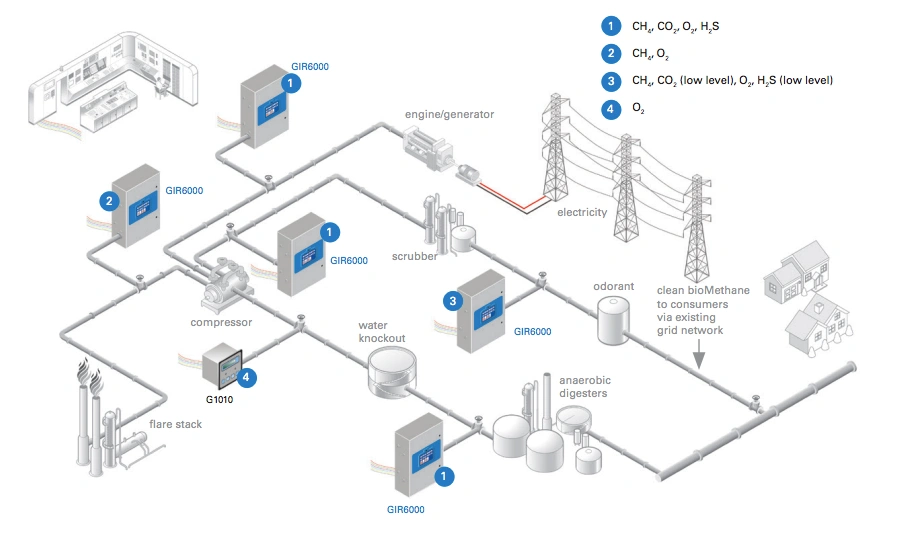

Le fonctionnement de l’analyseur de biogaz MTL GIR6000
L’analyseur de biogaz MTL GIR6000 est conçu spécifiquement pour répondre aux besoins de mesure dans les applications de biogaz : fournir des données de mesure fiables et précises est essentiel pour aider à contrôler et à optimiser le processus de production.
Le biogaz consiste en un mélange de méthane (CH4) et de dioxyde de carbone (CO2). L’oxygène (O2) et le sulfure d’hydrogène (H2S) sont habituellement présents en petites quantités et ont des répercutions sur la qualité du gaz. Des modules dédiés pour traiter jusqu’à 4 gaz sont disponibles dans les zones dangereuses de la zone 2. D’autres oligo-éléments sont également souvent présents à des niveaux bas et peuvent nécessiter des mesures.
Le méthane est le composant propre au gaz combustible pour les moteurs de cogénération et applications de gaz à réseau. Nous utilisons des capteurs NDIR longue durée pour mesurer le Méthane et le dioxyde de carbone. Ces capteurs compensent la différence de température et conçu pour résister à la nature humide et corrosive du biogaz.
Le sulfure d’hydrogène est présent dans le gaz de digestion en quantités variables en fonction de la composition des déchets. Le sulfure d’hydrogène est hautement toxique et peut être extrêmement corrosif pour les groupes électrogènes du moteur. La surveillance précise aide à contrôler les systèmes de lavage et à prévenir les dommages coûteux. Eaton a développé un système qui permet de mesurer le H2S tout en maximisant la durée de vie du capteur en purgeant automatiquement l’analyseur.

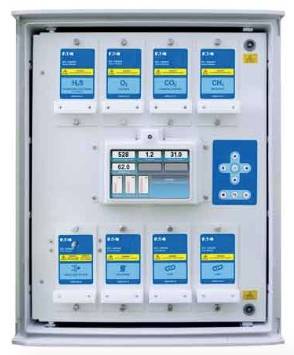

La conception du capteur modulaire est une caractéristique innovante du MTL GIR6000. L’autodiagnostic de chaque capteur fournit des informations préventives, minimisant la maintenance régulière. Le remplacement est rapide et fait sur place, sans outils spéciaux ou formation, et les modules sont préconfigurés pour permettre une Installation « plug-and-play ». Tous les modules sont remplaçables sur le terrain pour un temps d’arrêt minimum.
L’interface utilisateur intuitive dispose d’un grand écran couleur lumineux. Simple à utiliser, les menus permettent à l’utilisateur de configurer et d’interroger le système localement. L’affichage indique en direct les valeurs de la composition du gaz pour le CO2 et le CH4 et l’état du capteur en plus des messages d’erreurs et des alarmes en cas de défaillance. L’analyseur passe automatiquement par un cycle de purge toutes les 45 minutes, qui nettoie les capteurs d’H2S et d’O2. Un clavier robuste permet la saisie des données de configuration. Les mots de passe et la protection matérielle garantissent que les modifications non autorisées ne peuvent pas être apportées à la configuration de l’analyseur.
Le conditionnement des échantillons est importantdans les conditions variables rencontrées dans cette application. L’analyseur de biogaz MTL GIR6000 a un échantillon intégral filtres et pompe, en standard, modules montés sur le terrain. Une alarme en cas de débit trop faible garantit l’intégrité du débit de l’échantillon. L’enceinte contient un réchauffeur pour éviter la formation de condensation dans l’analyseur de biogaz. Une option de filtrage coalescent externe pour supprimer davantage l’humidité peut également être incluse et nous sommes équipés pour compléter les systèmes à la réception des spécifications des flux de gaz complet.
Ce sont des applications de zones dangereuses dans leur nature même. Toutes les versions de l’analyseur de biogaz MTL GIR6000 sont conçues pour une utilisation dans les zones dangereuses de la zone 2, conformément au Code de bonnes pratiques de l’industrie ESA ICoP Edition 2, une décision approuvée par le Health & Safety Executive au Royaume-Uni.
Caractéristiques générales de l’analyseur de biogaz
OPTIONS CAPTEURS DE GAZ | Options des capteurs de gaz :
Méthane : Dioxyde de carbone : Plage : 0 à-100% Plage : 0 à 100% Résolution : 0,2%. Résolution : 0,2%
Oxygen : Sulfite d’hydrogène : Plage : 0 à 25% Plage : 0 à 5000ppm Résolution : 0,1% Résolution : 1ppm Plage : 0 à 350 ppm Résolution : 0,1ppm |
STABILITÉ | <2% f.s.d/mois |
PRÉCISION | H2S, CH4, CO2, O2 |
DÉBIT D’ÉCHANTILLONNAGE | 100 à 300 ml/min, 400 ml max |
PLAGE DE TEMPÉRATURE D’ÉCHANTILLONAGE | -15°C à 50°C (gaz propre et sec) |
PRESSION D’ÉCHANTILLONAGE | Pompage : min 2O mbarg et max 1 barg |
ÉCHANTILLON ET CONNEXIONS AVEC L’AIR | Entrée et sortie : garniture de compression de cloison appropriée pour un tube de D. 6mm |
SORTIES ANALOGIQUES | 6 canaux, utilisateur assignable |
CHARGE DE SORTIE MAXIMALE (ANALOGIQUE) | 700 Ohms pour toutes les sorties |
SORTIES D’ALARME | 2 fournies en standard. En option jusqu’à 16 réparties en deux blocs. Tous sont des contacts sans volt et avec utilisateur assignable |
TEMPÉRATURE AMBIANTE EN FONCTIONNEMENT | _15°C à 40°C |
PUISSANCE | 85-132 Vcc / 187-264Vcc 50/60Hz |
DÉTAILS DE L’ENCEINTE | Poids : environ 30kg
Dimensions : 650mm x 540mm x 260mm |
ACCESOIRES FOURNIS | Support de montage, bague et vis
Clés de la porte de l’armoire intérieur / extérieur |
CERTIFICATIONS | ATEX zone 2 3G
Ex d e nA nC IICT3 Gc – 15°C<Tamb<40°C
IECEx Ex d e nA nC IICT3 Gc – 15°C<Tamb<40°C
|
CONFORMITÉS | EMC :
Sécurité électrique :
ATEX :
|
