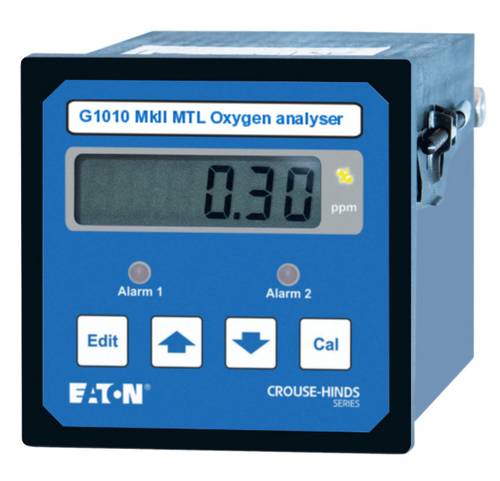

Analyseur d’oxygène G1010 Oxygen analyser
L’analyseur d’oxygène industriel G1010 présente les caractéristiques suivantes :
- Niveau de ppm ou de % O2
- Options Zone dangereuse
- Choix de cellules pour différentes applications
- Capteur distant ou intégré
- Choix des systèmes d’échantillons
Le détecteur et analyseur d’oxygène industriel G1010 en détails
Le détecteur et analyseur de gaz à oxygène G1010 utilise une cellule d’oxygène galvanique pour mesurer l’oxygène sur une plage dynamique exceptionnelle, de 100% à 0,1 ppm (parties par million). Les instruments sont contrôlés par microprocesseur et offrent une performance et une polyvalence exceptionnelles.
Un grand afficheur LCD multi-chiffres à sélection automatique affiche la concentration et les paramètres réglables par l’utilisateur. Deux canaux d’alarme, programmables par l’utilisateur pour être haut, bas ou éteint, fournissent chacun un jeu de contacts secs et peuvent être réglés sur n’importe quelle concentration dans la portée de l’instrument.
Une sortie analogique programmable par l’utilisateur de 0 à 5v ou de 4 à 20 mA est disponible au moment de la commande.
Plusieurs versions de capteur sont disponibles, permettant à l’analyseur d’oygène de fonctionner à des performances optimales dans une gamme d’applications variées. Ceux-ci comprennent un capteur approprié pour fonctionner en présence de concentrations élevées de gaz légèrement acides, tels que le dioxyde de carbone et le sulfure d’hydrogène.
Des versions de capteurs à distance sont disponibles qui permettent la séparation du module de commande / affichage et du capteur jusqu’à plusieurs centaines de mètres. Selon la distance et la concentration mesurées, le capteur est directement connecté au module d’affichage ou via un transmetteur intégré à deux fils. Comme le capteur est conforme à la catégorie «appareil simple», tel que défini par la norme européenne EN 50020, les capteurs à distance peuvent être situés dans une zone dangereuse. Une barrière Zener ou un isolateur galvanique approprié doit être inséré entre l’ensemble capteur et module de commande / affichage.
Caractéristiques générales de l’analyseur d’oxygène
STABILITÉ | <2% de lecture/mois ou 1pp |
DÉBIT D’ÉCHANTILLONNAGE |
|
TEMPÉRATURE D’ÉCHANTILLONAGE | -5°C à 40°C RH<100% (sans condensation) |
PRESSION D’ÉCHANTILLONAGE | Pression atmosphérique |
CONNEXION ÉCHANTILLONAGE | Entrée et sortie : cloison raccord à compression adaptée pour des tubes de diamètre 0,25“ (6mm) |
TEMPS DE RÉPONSE | T90 : carie selon le capteur et la concentration – typiquement 3s pour les %tages, 20s pour les ppm |
SORTIES ANALOGIQUES | 4-20mA (charge maximum 300ohms) Isolation : max 30Vac, 70VdcG1010/G1010R Programmable par l’utilisateurG1010Tx/G1010TxX Fixé (se référer au manuel pour plus d’informations) |
SORTIE ALARME | Deux alarmes : chaque utilisateur peut être configuré par l’utilisateur
Volt libre, contacts croisés |
TEMPÉRATURE DE FONCTIONNEMENT | En fonctionnement : 0°C-40°C RH<80% (sans condensation) |
ALIMENTATION | 110/120V ou 220/240V ac, 50/60Hz |
ENCEINTE | Noryl renforcé à la fibre de verre Montage sur panneau Poids : 1,0kg Dimensions : 96x96x196mm |
OPTIONS | Porte transparente verrouillable IP55 Boîtier électronique EExd Isolateur galvanique MTL (alternative à la barrière standard Zener) |
