Isolateur Réseau Ethernet BxLAN SI / non SI 9474-ET/ETG

Description

Isolateur SI/Non SI Réseau Ethernet , certification ATEX

• Certification ATEX / IECEx à sécurité intrinsèque
• Dimensions compactes
• Montage sur rail DIN (version tube)
• Convient pour le montage en zone sûre
• Version OEM à intégrer dans d’autres conceptions

L’isolateur réseau Ethernet BxLAN est disponible dans plusieurs versions pour convenir à différentes applications :

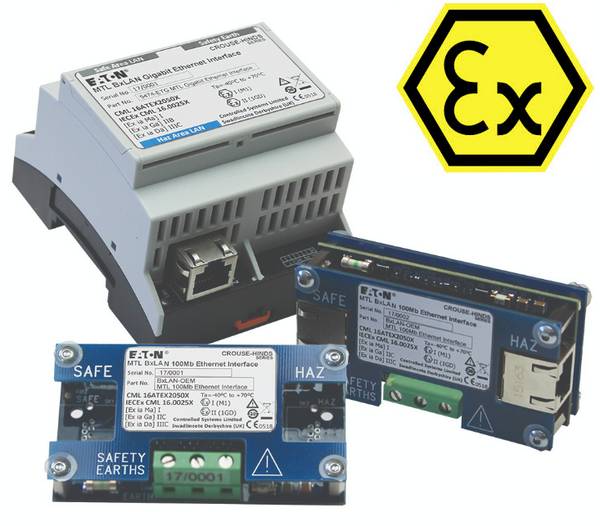

 Types en boîtier :

• Interface Ethernet 9474-ET 10 / 100Mbps
• 9474-ETG 10 / 100/1000 Mbps Ethernet Gigabit  Interface

Type de carte d’OEM :

• Interface Ethernet BxLAN 10 / 100Mbps

Les deux ports LAN Ethernet sont équipés de connecteurs RJ45, les deux conducteurs de terre IS Safety sont terminés en bornier à vis. Le type OEM peut avoir des en-têtes de carte PCB au lieu de connecteurs si l’utilisateur souhaite le monter directement sur son PCB.

Les versions Gigabit conviennent aux groupes de gaz IIB, les versions 100 Mbps conviennent aux groupes de gaz IIC. Toutes les versions conviennent aux Groupe I Mines.

Les ports LAN Ethernet sont marqués HAZ et SAFE. La connexion dans la zone dangereuse doit être branchée sur la prise RJ45 marquée HAZ et le périphérique Safe Area sont connectés au port marqué SAFE.

Il est recommandé que le câble RJ45 Cat5e utilisé pour la connexion LAN en zone dangereuse soit de couleur bleue pour identifier ce câble comme portant des signaux de sécurité intrinsèque, et que le câble LAN standard soit d’une autre couleur pour éviter toute confusion.

Deux terres de sécurité indépendantes à haute intégrité sont requises, ceci est la même exigence que pour tout dispositif de type barrière de sécurité à diode. Les conducteurs utilisés doivent avoir un minimum de 0,75 mm2.

En savoir plus sur l’isolateur Réseau Ethernet BxLAN SI

Caractéristiques générales de l’isolateur réseau Ethernet 9474-ET/ETG
