Description

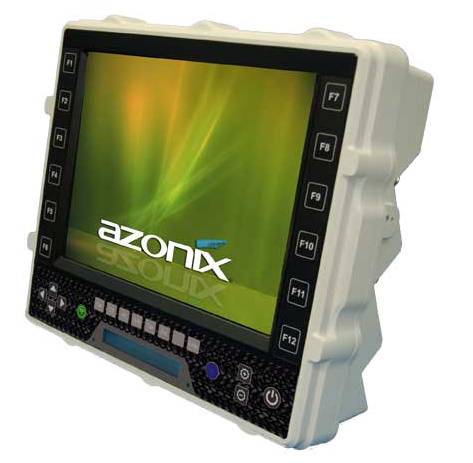

Ecran ProPanel® PRO4500Z1 Azonix
- Zone ATEX 1, AEx et IECEx Classe 1 Zone 1
- Écran rétroéclairé LED, 15“, lisible au soleil
- Processeur Inetl Core i7 2655LE
- Écran tactile capacitif à base de verre
- Léger, plusieurs option de montage
ProPanel® PRO4500Z1 est le poste de travail en zone dangereuse ultime. Tirant parti de la dernière technologie informatique portable, Azonix est capable d’intégrer les performances de calcul client complètes dans une petit enceinte légère tout en répondant aux exigences clés suivantes :
- Large plage de température pour les installations globales (-40°C à 60°C)
- Zone 1 approuvée sans utiliser de purge, de boîtier antidéflagrant ou méthodes de remplissage de sable qui ne sont pas favorables à l’exploration
- <20 kg permettant l’installation par seule personne
- Ports à sécurité intrinsèque pour une connexion et une déconnexion rapides évitant connecteurs Exd, chers et augmentant le temps de montage
Azonix a développé une nouvelle base de verre projeté capacitif à écran tactile avec une interface optique améliorée pouvant être utilisée avec des gants. La base en verre ne se décolore pas avec le temps et n’est pas aussi sensible aux rayures que les autres écrans tactiles non vitrés.
Azonix a créé un système de montage par étapes polyvalent pour permettre plusieurs options de montage selon les besoins sur la plate-forme, sans endommager les câbles ou nécessiter l’ouverture du système.
Une autre amélioration technologique est présente dans notre radio I.S breveté : la dernière version intègre les protocoles 802.11 a / b / g / n, en augmentant la bande passante de communication, et est également configurable dans différentes régions du monde.
La conception de l’écran tactile PRO4500-Z1 pousse l’informatique plus loin dans le domaine des applications au point d’attaque pour les opérations dans des zones dangereuses à un prix compétitif. Exemples d’applications sur le terrain :
- Instrumentation Rig
- Forage directionnel
- Mesure et enregistrement pendant le forage (MWD / LWD)
- Tube de bobine
- Stimulation du puits
- Boîtier
- Mudlogging
- Plateformes de production
L’écran PRO4500-Z1 est une IHM robuste qui peut être transportée ou facilement montée dans des endroits permanents. L’option sans fil I.S fournit des communications haute sécurité et haute vitesse pour accélérer le montage dans des endroits difficiles d’installation, ce qui élimine le coût du câble et réduit le travail.
En savoir plus sur l’écran tactile AZONIX PRO4500 Z1
Caractéristiques générales de l’écran tactile Azonix PRO4500-Z1
| ÉCRAN | TFT 15“ |
| RÉSOLUTION | 1024×768 |
| LUMINOSITÉ | Rétro-éclairage LED haute luminosité, visible au soleil |
| ÉCRAN TACTILE | Capteur capacitif projeté basé sur le verre |
| PROCESSEUR | Processeur intel Core i7 2655 LE (2,2GHz) |
| MÉMOIRE | Jusqu’à 16Go (4, 8, 19Go) |
| STOCKAGE | SSD de 2,5“ > 64Go |
| CONNECTIVITÉ I.S. | 1 x USB, 1 x 10/100 LAN, 1 x port série RS-232, 802.11 a / b / g / n |
| PORT DE FIBRE | Connexions Ethernet fibre optique 1 ou 4 ports 100/1000Mbps 802.3 conforme à la norme Ex “op is“ |
| ALIMENTATION | 90 – 265 VCA, 47 – 62 Hz |
| RÉSISTANCE AUX CHOCS | MIL-STD 810G, méthode 516.6, procédure 1, choc fonctionnel
OPÉRATIONNEL : pic 40G, dankst de scie, durée 11ms, 2 directions, tous les axes STOCKAGE : 3,1G RMS, dents de scie, durée 11ms, les deux directions, tous les axes |
| RÉSISTANCE À LA VIBRATION | MIL-STD-810G, méthode 514.6, procédure 1, catégorie 20 – terrain véhicule à roues
OPÉRATIONNEL : 2,2 G RMS, profil couvrant 20 – 2kHz, 1 heure par axe STACKAGE : 3,G RMS, profil couvrant 20-2kHz, 1 heure par axe |
| EMI ET SÉCURITÉ | CE : Émissions selon CEI 61000-6-4 et immunité selon IEC61000-6-2 FCC : partie 15, Sous-partieB, Limites de classe A IC : Émissions par section 5.2 et 5.4 |
| ENVIRONNEMENT | Température :
OPÉRATIONNEL: -40°C à 60°C SSTAOCKAGE: -40°C à 75°C |
| SYSTÈME D’EXPLOITATION | Windows 7 |
| MONTAGE | Points de fixation arrière VESA 100,
Points de montage Side Yoke / kit pare-soleil Kit de montage sur panneau |
| DIMENSIONS | 43 x 38 x 15,3 cm |
| POIDS | <20kg |
| CERTIFICATIONS | ATEX zone 1, IECEx Classe 1, Zone 1, N.A. IECEx Classe 1, Zone 1 |
| OPTIONS | Kit sans fil (câble et antenne)
Fibre à 1 ou 14 ports Clavier Bluetooth Zone 1 Écran tactile Radio sans-fil Montage sur panneau Pélican Assemblage de visière de joug Dongle USB externe |
