Description

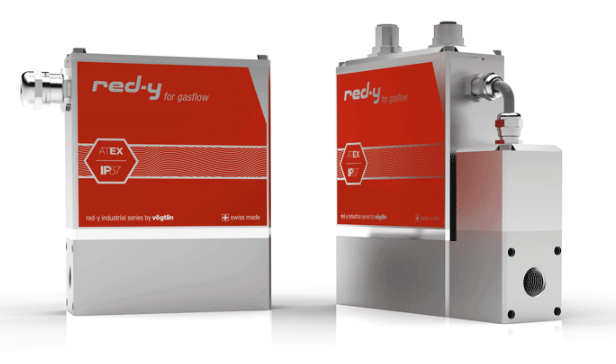

Débitmètres massiques thermiques INDUSTRIAL SERIES
- Certification ATEX/IP67
- Haute précision pour tâches lourdes
- Appareil multi-gaz, jusqu’à 10 gaz
- Grande plage de mesure
de 25 mln/min à 450 ln/min
Le débitmètre massique thermique en résumé
Une technologie fiable et des interfaces standards pour des environnements difficiles : nos débitmètres massiques thermiques pour gaz maintenant disponibles avec le IP67/NEMA version 6.
- Analogue et digital, 2 en 1 : technologie CMOS et interface analogue et digitale comme standard
- IP67/NEMA 6 intègre des protections contre les poussières et l’eau
- Certification ATEX (Catégorie 3 / Zone 2 et 22)
- Connexions multiples : presse-étoupe avec raccord de compression et connexion M12 en option
- Options : peut traiter jusqu’à 10 gaz ou mélanges différents, et disponible sous interface Profibus (protocoles DP-V0 et DP-V1)
- <Plug & control> avec le logiciel gratuit <get red-y>
Performances du débitmètre massique thermique
- Gaz calibrés : Air, O2*, N2*, He, Ar, CO2, H2, CH4, C3H8 (autres gaz et mélanges sur demande)
* O2 & N2 sont calibrés à l’air - Temps de réponse : Compteur (GSM) ± 80ms**; Contrôleur (GSC): ± 500ms**
**dépend de la configuration de l’appareil et selon la norme SEMI E17-1011, 5-100% de la gamme dans des conditions optimisées
- Stabilité à long terme : < 1% de la valeur mesurée / année
- Pression de fonctionnement : 0,2 – 11 bar (GSC avec valve type 4,5 et 8 maxi 8 bar)
- Sensibilité à la pression : < 0,2% / bar (0,014% / psi) de lecture
- Température de fonctionnement (environnement/gaz) : 0 – 50°C (32-122°F)
- Sensibilité à la température : < 0,025% FS type de plage de mesure / °C (<0.012% FS par 1°F)
Plage de mesure du débitmètre massique thermique
| (Air / pleine échelle librement sélectionnable) | Type | Plage de mesure (air) | Branchement |
| Red-y industrial meter GIM Mesureur |
GIM-A GIM-B GIM-C GIM-D |
de 0…25 mln/min à 0…600 mln/min de 0…600 mln/min à 0…6000 mln/minde 0…6 ln/min à 0…60 ln/minde 0…60 ln/min à 0…450 ln/min |
G ¼ »
G ¼ » G ¼ » G ½ » |
| ed-y industrial controler GIC Régulateur |
GIC-A GIC-B GIC-C GIC-D |
de 0…25 mln/min à 0…600 mln/min de 0…600 mln/min à 0…6000 mln/minde 0…6 ln/min à 0…60 ln/minde 0…60 ln/min à 0…450 ln/min |
G ¼ »
G ¼ » G ¼ » G ½ » |
Intégration et installation du débitmètre massique thermique
- Signaux de sortie analogiques : 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V
- Signaux de sortie numériques : RS-485; Modbus RTU (esclave) ;LabView-VIs disponibles / option: Profibus DP-V0, DP-V1
- Raccordement : G¼ « (BSPP* femelle) jusqu’à 60 ln / min (64 SLPM) ;G½ « (BSPP* femelle) jusqu’à 450 ln / min (480 SLPM)
* British Standard Pipe Parallel - Section d’entrée : Non requise
- Branchement électrique : presse étoupe avec raccord de compression M16x1,5 / Option : raccord M12
(DIN-standard) // toutes deux certifiées IP67 - Orientation de montage : toutes les orientations sont possibles. Positions horizontale recommandée
Sécurité
- Pression d’essai : 16 bar (240 psi)
- Taux de fuite : <1 x 10-6 mbar l / s He
- Protection de l’environnement : IP67 (conforme à NEMA 6)
- EMC : EN 61326-1
- Certification ATEX : II 3G nA IIC T4 Gc (Catégorie 3/Zone 2) ; II 3D Ex tc IIIC T100°C Dc (Catégorie 3/Zone 22)
