Analyseur in-situ d’oxygène
Fincore
Le système FiNCORE est une solution modulaire et polyvalente pour la mesure in-situ de l’oxygène dans les fumées de combustion. Basé sur une technologie à cellule zircone, il est conçu pour fonctionner dans des conditions industrielles difficiles et assurer le contrôle et l’optimisation de la combustion, même à haute température.
FiNCORE s’adapte à chaque configuration d’installation grâce à ses nombreuses options de capteurs, filtres, interfaces et accessoires. Il permet également une personnalisation complète pour les fabricants ou intégrateurs de systèmes.
Applications industrielles de l’analyseur d’O2 In-Situ
Les analyseurs O2 In-Situ FiNCORE sont conçus pour les moyennes et grandes unités de combustion, dans des environnements variés :
- Chaudières industrielles et tertiaires
- Fours (traitement thermique, verreries, crématoriums)
- Biomasse, incinérateurs
- Sécheurs, papeteries
- Centrales de chauffage urbain
Technologie et principe de mesure du capteur zircone
Le capteur zircone FiNCORE fonctionne selon le principe électrochimique de Nernst.
L’O₂ est mesuré par un potentiel RedOx entre deux électrodes de platine dans une cellule chauffée, avec oxydation instantanée des gaz réducteurs.
Caractéristiques de la mesure
- Temps de réponse court
- Mesure in-situ directe sans prélèvement d’échantillon
- Excellente fiabilité dans les conditions sévères (humidité, poussières, corrosion)
- Étendue de température jusqu’à 1500°C
- Maintenance réduite – durée de vie > 5 ans
- Vérification de la mesure et calibrage à partir du transmetteur

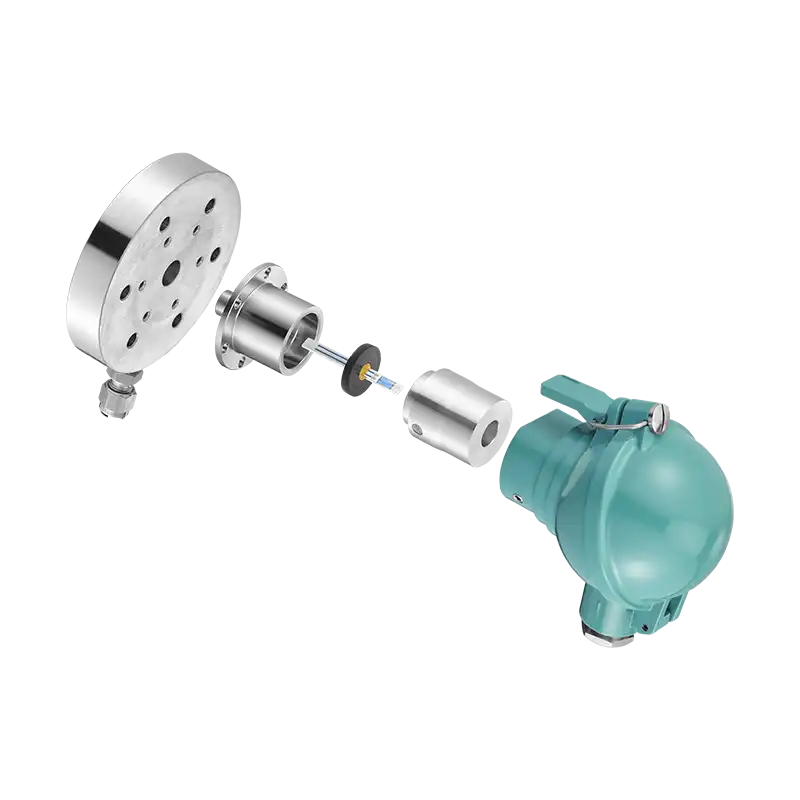

Gamme FiNCORE AFi – Types de sondes
| Modèle | Température max | Installation |
|---|---|---|
| AFiN | Jusqu’à 300°C | Compact, capteur intégré |
| AFiL | Jusqu’à 300°C | Télé-mesure (Capteur déporté) |
| AFiM | Jusqu’à 600°C | Télé-mesure |
| AFiH | Jusqu’à 1500°C | Télé-mesure haute température |
Chaque configuration peut intégrer une double mesure O₂ / pRed pour une analyse plus complète.
Double mesure O₂ + pRed
Le capteur FiNCORE permet, dans certaines configurations, de mesurer simultanément.
- Le taux d’oxygène résiduel
- La valeur pRed (indicateur de gaz imbrûlés)
Cela permet une analyse complète de la combustion, en qualifiant à la fois l’excès d’air et la présence de gaz réducteurs. Idéal pour :
- Optimisation des rendements
- Surveillance des dérives de combustion
- Qualification énergétique
Accessoires disponibles
- Tube de prélèvement : direct, en dérivation ou surpression, pour adaptation à tout type de cheminée ou conduite
- Alimentation : standard 24V ou 100–220V selon besoins
- Kit d’étalonnage : manuel ou automatique
- Afficheurs :
- Simple en 4-20 mA
- Interface HMI couleur 3,5″ avec paramétrage direct
- Coffret :
- Armoire adaptable selon configuration
- Supports personnalisables
Options de configuration
Option 1 : Capteur
- O₂ simple
- O₂ + pRed
- Redondance capteur double
Option 2 : Porte-filtre
- Matériaux inox variés
- Brides adaptables selon configuration
- Chambre d’étalonnage intégrée

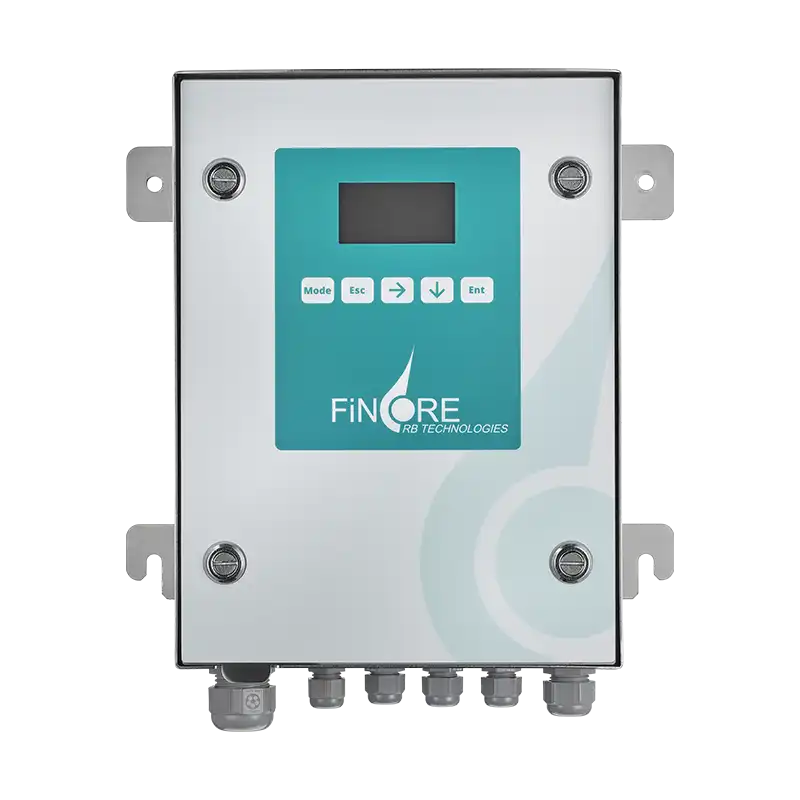

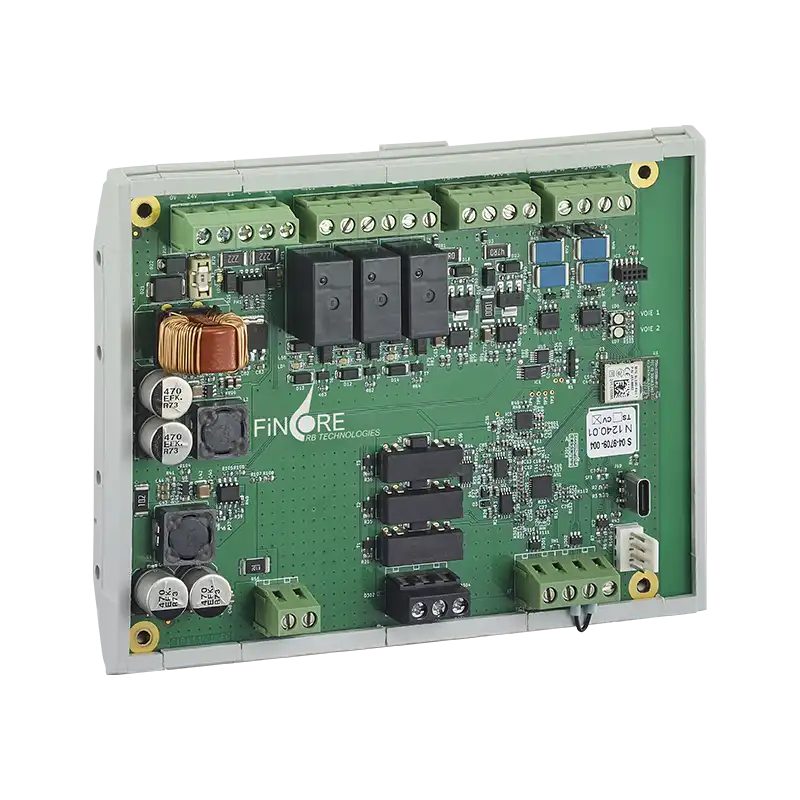

Option 3. Transmetteur électronique
- Alimentation 24 VDC, < 10W
- Communication :
- 4-20 mA (Namur)
- RS485 / Modbus RTU
- USB-C
Solutions OEM / Intégrateurs
FiNCORE peut être intégré en marque blanche ou en partenariat avec des constructeurs ou intégrateurs de solutions de combustion :
- Suivi de projet personnalisé
- Documentation technique complète (marquée ou non)
- Formation installateurs et utilisateurs
- Fabrication adaptée en volume et coût selon votre marché
Avantages du système FiNCORE
✔ Mesure fiable de l’O₂ in-situ, sans prélèvement
✔ Résistant aux conditions extrêmes (T°, poussières, humidité)
✔ Configuration flexible : capteurs, interfaces, accessoires
✔ Double mesure O₂ / pRed en option
✔ Système calibrable et maintenable sur site
✔ Intégrable en OEM / système client
